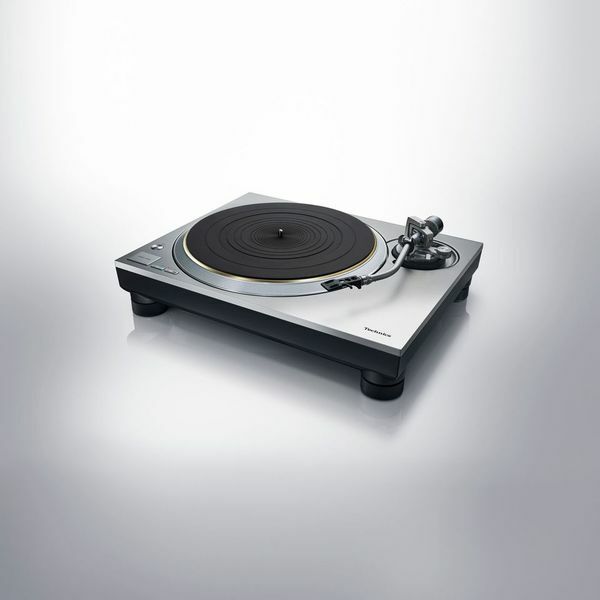

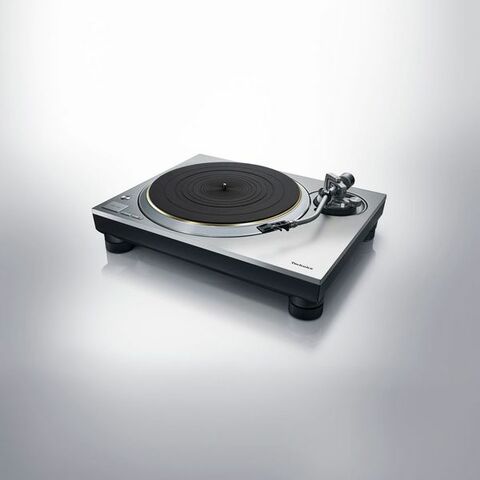

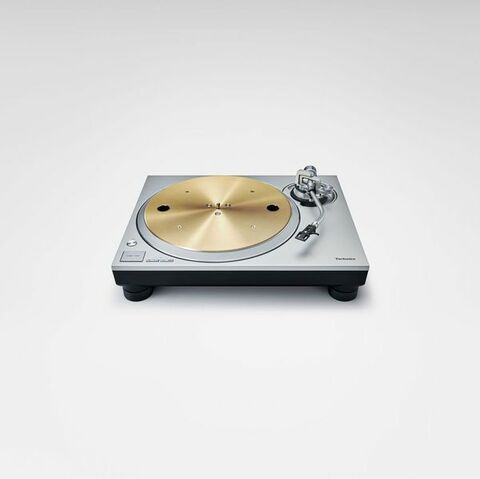

Gramofon s Hi-Fi designem a novou technologií pohonu motoru ΔΣ-Drive, která zaručuje vysokou přesnost otáčení a nízké vibrace. Nový motor gramofonu, třívrstvý talíř a velmi tuhé šasi zajišťují ještě vyšší kvalitu zvuku.
Hlavní vlastnosti
Bezjádrový motor pro přímý pohon dosahující vysoce stabilních otáček
Pohon ΔΣ-Drive potlačuje vibrace motoru a zajišťuje plynulejší a přesnější otáčení.
Antivibrační struktura s třívrstvým talířem a dvouvrstvým šasi
Nízkonapěťový napájecí obvod a spínaný napájecí zdroj s nízkým šumem
Rameno přenosky dosahující vysoké citlivosti počátečního pohybu
Vysoce tuhé tělo gramofonu a vysoce tlumicí silikonové izolátory pro hladký zvuk a izolování různých vibrací
Popis
Gramofon SL-1300G díky bezjádrovému motoru s přímým pohonem bez železného jádra eliminuje nerovnoměrné otáčení talíře, takže nedochází ke kolísání otáček. Dvourotorová konstrukce také snižuje zatížení ložiska při zachování vysokého točivého momentu a snižuje drobné vibrace během otáčení. Kromě toho byl motor gramofonu SL-1300G přepracován tak, aby eliminoval jemné vibrace, které by mohly ovlivnit kvalitu zvuku. Pro zlepšení odolnosti byl pro podstavec pro připevnění cívky použit stejný vzor výztuže jako u referenční třídy SL-1000R/SP-10R.
Systém pohonu, ΔΣ-Drive (Delta Sigma Drive)
Objevte na novou úroveň přesného zvuku s nejmodernějším systémem ΔΣ-Drive, který využívá odborné znalosti společnosti Technics v oblasti zpracování signálu PWM. Nový pohon kromě snížení harmonických tónů potlačuje vibrace z motoru, stará se o hladší a přesnější otáčení a zajišťuje plnou hudební reprodukci.

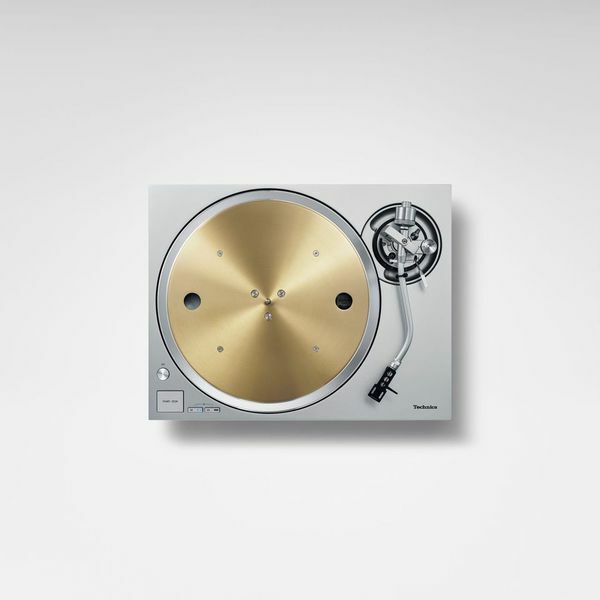

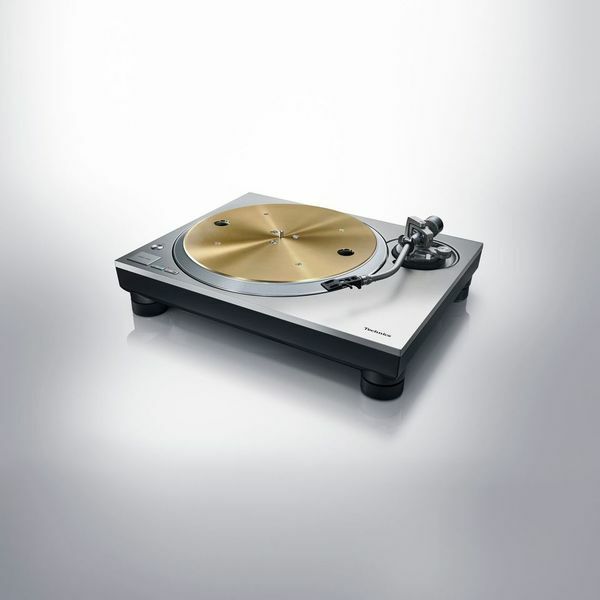

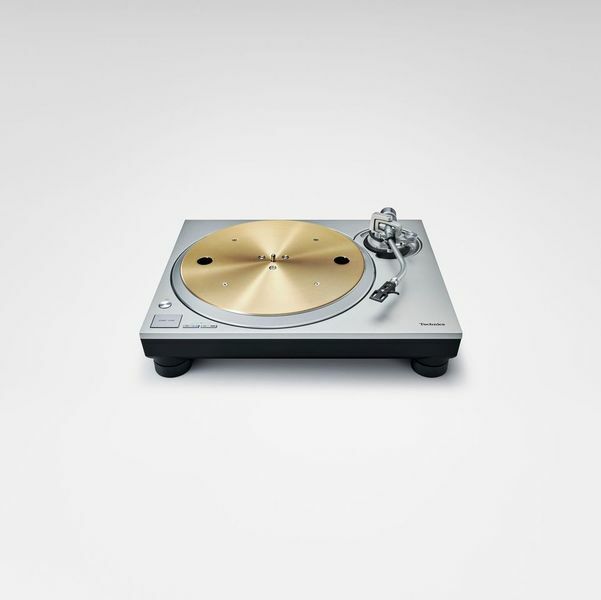

Třívrstvý talíř gramofonu
Gramofon má třívrstvou konstrukci s tuhým hliníkovo-mosazným talířem. Celý povrch zadní strany je pokryt tlumicí pryží pro eliminaci zbytečných rezonancí a tedy dosažení vysoké tuhosti s účinným tlumením vibrací. Dodává plynou stabilitu otáčení a setrvačnou hmotnost vyšší než u modelu SP-10MK2, který se považuje za zlatý standard pro gramofony v rozhlasových stanicích po celém světě, a dokonce dvakrát vyšší setrvačnou hmotnost než v případě modelu SL-1200MK5.
Vysoce přesné seřízení vyvážení
Když je rozložení hmotnosti gramofonu nerovnoměrné, dochází při otáčení k nadměrným vibracím nebo hluku, což způsobuje zhoršení kvality zvuku. Proto je vyvážení talíře nastaveno ve výrobě pomocí specializovaného vysoce přesného seřizovacího zařízení. Gramofony, které prošly seřízením, jsou označeny štítkem s nápisem „BALANCED“.
Raménko s vysokou citlivostí při rozběhu
Rameno přenosky, klíčová součást pro přesné čtení, sleduje otáčení desky. Jako dědictví značky Technics má gramofon lehké a tuhé hliníkové raménko s tradičním staticky vyváženým univerzálním tvarem písmene S. Díky kardanovému zavěšení, vysoce přesnému ložisku a ruční montáži zkušenými odborníky dosahuje vysoké citlivosti počátečního pohybu. Tato pečlivá konstrukce zajišťuje přesné sledování drážek desky. Navíc obsahuje pomocné závaží, které poskytuje flexibilitu pro celou řadu gramofonových přenosek.
Sekce gramofonového šasi
Typ pohonu
Přímý pohon
Motor
Stejnosměrný bezjádrový motor
Rychlosti gramofonu
33 1/3, 45 a 78* ot./min
* Při nastavení na 78 ot/min bude rychlost otočného talíře 78,26 ot/min.
Počáteční točivý moment
0,32 N・m (3,3 kgf・cm)
Charakteristiky roztočení
0,7 s z klidu na 33 1/3 otáček za minutu
Brzdový systém
Elektronická brzda
Kolísání a chvění
0,025 % W.R.M.S.
Talíř gramofonu
Odlitek z kombinace litého hliníku a mosazi
Průměr: 332 mm
Hmotnost: Přibližně 3,6 kg (včetně pryžové podložky)
Část ramena
Typ
Statické vyvážení
Efektivní délka
230 mm
Přesah
15 mm
Úhel chyby snímání
Do 2° 32‘ (ve vnější drážce gramofonové desky o velikosti 30 cm (12"))
Do 0° 32‘ (ve vnitřní drážce gramofonové desky o velikosti 30 cm (12"))
Offset úhel
22°
Rozsah nastavení výšky raménka
0 - 6 mm
Rozsah nastavení tlaku jehly
0 - 4 g (přímé čtení)
Hmotnost headshellu
Přibližně 7,6 g
Platný rozsah hmotnosti přenosky
(bez pomocného závaží)
5,6–12,0 g
14,3–20,7 g (s krytem přenosky)
(s malým pomocným závažím)
10,0–16,4 g
18,7–25,1 g (s krytem přenosky)
(s velkým pomocným závažím)
14,3–19,8 g
23,0–28,5 g (s krytem přenosky)
Montážní rozměry vložky
Interval 12,7 mm (1/2")
Svorkovnice hlavice
Připojovací očko s kolíkovým vývodem 1,2 mm, φ 4

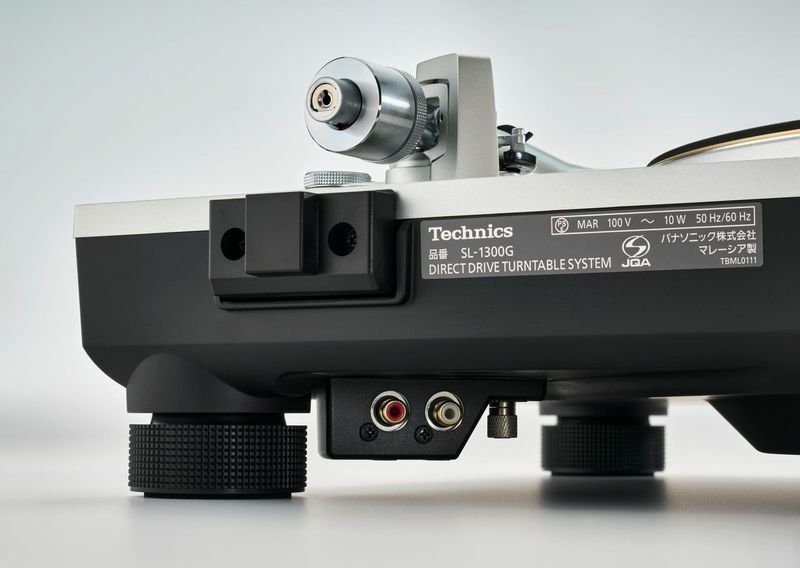

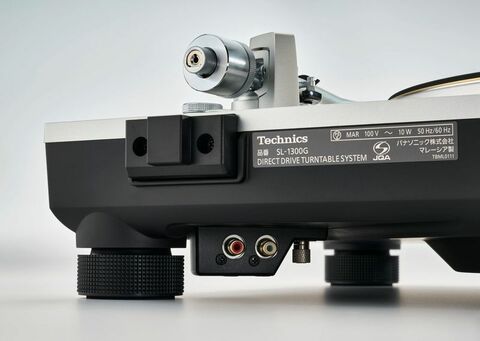

Konektory
Audio výstup
PHONO (pin jack) x 1
UZEMŇOVACÍ KONEKTOR x 1
Obecné
Napájení
AC 220-240 V, 50/60 Hz
Spotřeba energie
10 W (v zapnutém stavu)
0,3 W (ve vypnutém stavu)
Rozměry (Š × V × H)
453 × 173 × 372 mm
Hmotnost
Přibližně 13,0 kg
Rozsah provozních teplot
0 °C až +40 °C
Rozsah vlhkosti při provozu
35 % až 80 % RV (bez kondenzace)

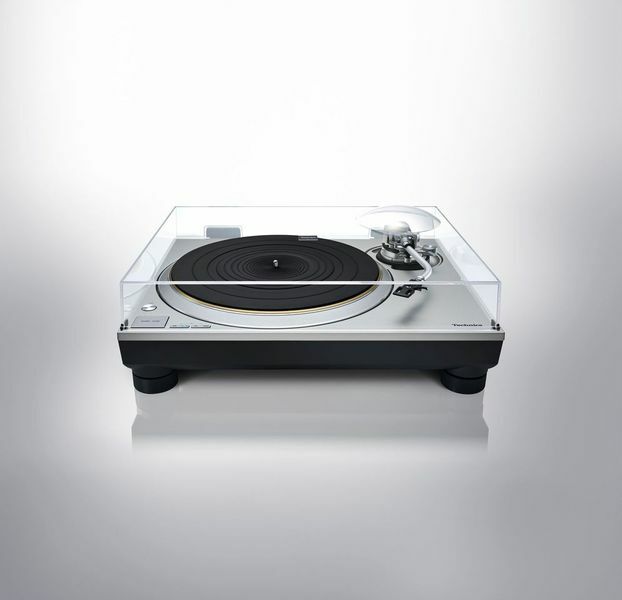

Příslušenství
Gramofon, otočný talíř, protiprachový kryt,
gramofonový adaptér na EP, vyvažovací závaží,
přídavné závaží, kryt přenosky, měrka převisu,
Sada šroubů pro přenosku, kabel PHONO,
zemnící kabel PHONO, síťový kabel AC, sada šroubů pro gramofon,
Návod k obsluze
